Patria tuo markkinoille maailman ensimmäisen konttiin integroidun 120 millimetrin kranaatinheitinratkaisun. Patria Nemo Containerissa on kaikki kranaatinheitinyksikön tarvitsemat varusteet yhdessä paketissa.









































Patria tuo markkinoille maailman ensimmäisen konttiin integroidun 120 millimetrin kranaatinheitinratkaisun. Patria Nemo Containerissa on kaikki kranaatinheitinyksikön tarvitsemat varusteet yhdessä paketissa.

Teksti: Jukka Nortio
Kuvat: Patria ja Jari Saarentaus

Paketti voidaan siirtää helposti nopeakulkuisella veneellä, laivalla tai kuorma-autolla ampumapaikalle tai sillä voidaan ampua kaikkien näiden kulkuvälineiden päältä.

Patrian konttiasennettu 120 millimetrin Nemo-kranaatinheitin eli Nemo Container on oiva esimerkki siitä, kuinka Patrian tuotekehitys ja asiakkaan tarpeet käyvät yksiin.

– Suunnittelimme tällaista asetta jo reilu kymmenen vuotta siten ja haimme ratkaisulle jopa patenttia. Nyt nämä ajatukset kohtaavat asiakastarpeen, Patrian tuotelinjajohtaja Kari Reunamäki kertoo.

– Nemo-kranaatinheittimiä hankkinut asiakkaamme Arabiemiraattien laivasto tiedusteli, voisiko Nemoa asentaa myös siirrettävälle alustalle eikä pelkästään kiinteästi kuten veneeseen tai maastoajoneuvoon.

Valmis kysyntä

Reunamäki on hyvillään asiakkaan osoittamasta kiinnostuksesta uuden aseen tuotekehitystä kohtaan.

– Lämmittää kovasti, että tuotteeseen kohdistuu suurta mielenkiintoa. Kun kysyntä on valmiina, ei tarvitse mennä sokkona markkinoille ja katsoa, miten tässä käy, Reunamäki sanoo.

Patrian asiantuntijat ovat olleet tuotekehityksen aikana yhteydessä Arabiemiraattien laivastoon, jotta käytännön tarpeet on voitu huomioida mahdollisimman hyvin valmiiseen tuotteeseen. Muun muassa lopullinen päätös kontin koosta tehtiin yhdessä asiakkaan kanssa. Helmikuussa 2017 ensiesittelynsä saava tuote on lajinsa ensimmäinen näin suurikaliiperisella aseella varustettu konttiratkaisu. Pienempikaliiperisia konttiaseita on ollut aiemmin saatavilla, mutta ei Nemon kaltaista kranaatinheitintä, joka kykenee myös suorasuuntaukseen.

– Tällaisia ratkaisuja on ollut tähän saakka vain pienempikaliiperisten konekiväärien ja konetykkien kanssa.

Runsaasti erityisosaamista

Uudentyyppisen asejärjestelmän kehittäminen on ollut mahdollista, koska Patrialla on syvällinen ja pitkäaikainen kokemus ja ymmärrys kranaatinheitinjärjestelmistä.

– Vaaditaan paljon erilaista osaamista, jotta ymmärretään mitä kaikkea pitää huomioida, kun 120 millimetrin järeä kranaatinheitin integroidaan konttiin, Reunamäki sanoo.

– Pystymme hyödyntämään asesuunnitteluosaamistamme muun muassa kontin mitoittamiseen liittyvissä lujuus- ja värähtelyanalyyseissä. Tiedämme, mitä vaaditaan kontilta, jotta se kestää Nemon rekyylivoimat ja impulssit. Ajoneuvo- tai konttivalmistaja tuntee harvoin asioita asejärjestelmien kannalta.

Erityisen kimurantiksi lujuuslaskenta ja putkikehikon suunnittelu meni, kun konttiin piti tehdä kulkuaukko, kattoluukku ja hätäpoistumistie, jotka heikensivät sen lujuutta.

– Rungon suunnittelussa teimme monta lujuuslaskentakierrosta, jotta saimme rakenteen, joka kestää ja on samalla ergonomisesti mahdollisimman hyvä.

Kontissa piilossa

Patria Nemo Containerin mitat ovat tutut 20 jalan standardimerikontista ja sen kiinnityspisteet ovat samat kuin normaalikontissa. Se ei erotu ulospäin millään tavalla tavallisesta kontista. Kestävyys perustuu kontin sisä- ja ulkovuorauksen väliin rakennettuun lisärunkoon, joka on valmistettu järeistä teräsputkista.

– Vahvistettu putkirunko ottaa rekyylin vastaan. Seinien välillä menee normaalia enemmän pitkittäisiä ja poikittaisia palkkeja, Reunamäki kuvaa rakennetta.

Kranaatinheitintorni on asennettu laakerilla kiinteästi kontin katolle samalla tavalla kuin veneisiin tai kuljetusvaunuihin.

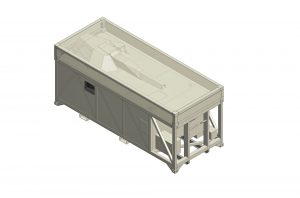

Ylhäällä Nemo Container toiminta-asennossa, alhaalla kuljetusasennossa. Helmikuussa 2017 ensiesittelynsä saava tuote on lajinsa ensimmäinen näin suurikaliiperisella aseella varustettu konttiratkaisu.

Ampuma-asennossa katto on 600 milliä alemmalla tasolla kuin tavallisessa merikontissa. Normaalikorkeuteen päästään, kun kontin päälle kiinnitetään kranaatinheittimen kuljetussuojana olevat seinät ja katto.

– Kuljetusasennossa koko Nemo-torni on piilossa kuljetuskehikon alla. Torni on kuljetuksen ajan suorasuuntausasennossa, ja se osoittaa eri suuntaan kuin ammuttaessa. Tornia käännetään 180 astetta, kun sillä aletaan ampua. Putki pitää saada kontin reunojen ulkopuolelle, ettei suupaine rasita konttia liikaa, Reunamäki sanoo.



Kompakti paketti

Nemo Container vastaa tarpeeseen, jossa kranaatinheitintä halutaan siirtää siihen sopivalla kalustolla joustavasti paikasta toiseen. Sen on myös kustannustehokas hankinta.

– Ratkaisuna Nemo Container on huomattavasti edullisempi kuin se, että kranaatinheitinjärjestelmän alle ostetaan ajoneuvo tai vene.

Nemo Containerissa on asiakkaalle valmiina kaikki, mitä kranaatinheitinyksikössä tarvitaan: miehistösuoja, ase ja ampumatarvikkeet. Kontissa on oma voimakone ja ilmastointi. Kulkuaukon lisäksi on varapoistumistie.

Asiakas voi valita konttiin NBC-uhkia (Nuclear, Biological and Chemical) varten puhdistuslaitteen sekä toivomansa ballistisen suojan, joka tehdään joko erikoisvahvoilla teräslevyillä tai keraamisella suojauksella. Korkealujuuksinen 8-10 millimetrin teräslevy nostaa kontin painoa runsaalla kolmella tuhannella kilolla.

Kontissa on tilaa sadalle ammukselle, joka on yli kaksinkertainen määrä verrattuna esimerkiksi Nemon AMV-ajoneuvoversioon. Miehistöä tarvitaan kolme: kaksi lataajaa ja ampuja, joka myös johtaa yksikön toimintaa.

Helppo liikuttaminen on Patria Nemo Containerin ratkaiseva etu, jota mikään muu tämän kaliiperin kranaatinheitinratkaisu ei tarjoa.

– Paketti voidaan siirtää helposti nopeakulkuisella veneellä, laivalla tai kuorma-autolla ampumapaikalle tai sillä voidaan ampua kaikkien näiden kulkuvälineiden päältä. Tämä on erinomainen ratkaisu myös tukikohtien suojeluun. Monipuolinen liikkuvuus antaa muun muassa rannikkojääkärijoukkueelle mahdollisuuden siirtää itsenäistä tuliyksikköään tehtävänsä aikana paikasta toiseen, Reunamäki kertoo.

Kontti voidaan ostaa myös irrallisena yksikkönä ilman asejärjestelmää, jolloin asiakas voi hyödyntää kustannustehokkaasti jo olemassa olevaa Nemo-kalustoa.

Osaamista Pirkanmaalta

Nokian metallirakenne valmistaa kontin Patrian suunnitelmien mukaan. Patria vastaa itse Nemon, ammusvaraston ja miehistöasemien asennuksesta. Miehistöasema koostuu tietokoneista, hallintalaitteista, kaapeloinneista ja istuimista.

– Konttivalmistaja toimittaa meille varustellun kontin, jossa on voimakone, ilmastointilaite sekä valmiiksi pintakäsitelty runko.

Ensimmäinen Patria Nemo Container valmistuu helmikuussa 2017 Abu Dhabissa pidettäville IDEX-puolustusvälinemessuille.

– Ennen messuja testaamme laitteen toiminnallisuuden kuten sähköjärjestelmät ja ammunnan hallinnan. Messujen jälkeen ovat vuorossa koeammunnat ja lujuustestit. Niiden jälkeen olemme valmiita toimittamaan Nemo Containereita asiakkaille, Reunamäki kertoo.
